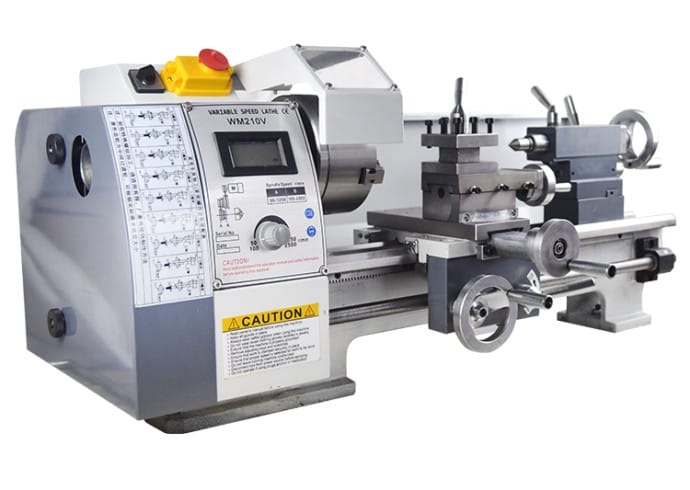

Токарный станок wm210 - сгорел мотор! Замена двигателя.
В данной статье описан процесс переоборудования токарного станка wm210 для работы с асинхронным трехфазным двигателем и частотным преобразователем.
Токарный станок wm210 , был куплен новым за 65000 рублей. Выбор пал на этот станок из-за диаметра проходного отверстия шпинделя и бесколлекторного двигателя - который и стал большой проблемой данного аппарата. Двигатель может и не плохой, но или китайцы забыли сделать защиту от перегрева и перегрузок или мне просто достался бракованный. Короче говоря, сгорел данный моторчик не успев поработать . Цены на новый на алиэкспресс это треть цены всего станка. Вскрытие показало - оплавились все три обмотки. Решили перемотать, перемотали , умер блок управления. После этого полностью пропало желание купить новый родной мотор. На фото ниже родной мотор с блоком управления.
![](https://goodcity.su/content/images/2023/09/8323d0d1.jpg)
Так как версия с родным мотором отпала, остался один вариант- поставить трехфазный асинхронный двигатель с частотным преобразователем. На Озоне были куплены мотор и частотник, со скидками вот такой комплект обошелся в районе 8000 рублей.
![](https://goodcity.su/content/images/2023/09/f6c5f465.jpg)
Параметры двигателя. TDM Electric АИР 56B2 .
![](https://goodcity.su/content/images/2023/09/b36641d1.jpg)
И параметры частотника. Innovert IRD251M21B
![](https://goodcity.su/content/images/2023/09/f989d755.jpg)
При установке, данного комплекта на станок wm210, особых проблем не было. Первым делом нужно рассверлить родной моторный шкив с 10мм. до 11 мм. так как вал нового мотора 11мм., так же нужно удалить лишнее железо с планки крепления двигателя и натяжителя.
![](https://goodcity.su/content/images/2023/09/83142f8c.jpg)
Также к пластине крепления двигателя, вдоль крепежных отверстий родного мотора, была приварена стальная вертикальная пластина для крепления нового мотора.(Фото выше)
Новый мотор точно влез в родную нишу двигателя.
![](https://goodcity.su/content/images/2023/09/e173652a.jpg)
Также подошли родные ремни , натяжитель тоже остался без изменений.
![](https://goodcity.su/content/images/2023/09/caf9f832.jpg)
Так как двигатель немного больше родного, чтобы стала задняя стенка станка , тоже нужно удалить кое что из ненужного.
![](https://goodcity.su/content/images/2023/09/00bfd1d0.jpg)
Отрезали, теперь установим на свое место.
![](https://goodcity.su/content/images/2023/09/05596242.jpg)
Чтобы установить коробок с кнопками управления на место, тоже придется немного поработать болгаркой.
![](https://goodcity.su/content/images/2023/09/4c87534d.jpg)
Убираем острые углы, и можно ставить на место, мотору больше нечего не мешает.
![](https://goodcity.su/content/images/2023/09/a6ae3371.jpg)
Так как частотник четко помещается в данную коробку, прикручиваем ее на место и прорезаем дыру для частотного преобразователя. Я сделал вот так.
![](https://goodcity.su/content/images/2023/09/1e36cd73.jpg)
Вставим для проверки частотник на свое рабочее место.
![](https://goodcity.su/content/images/2023/09/275c9e39.jpg)
Ставим кнопки включения.
![](https://goodcity.su/content/images/2023/09/48b21a2f.jpg)
На этом все переделки закончены, осталось подключить проводку. Данный частотник умеет работать с выносным потенциометром (регулятором оборотов(частоты)) и переключателем вперед-назад, так что будем к нему подключать родные органы управления станка wm210.
![](https://goodcity.su/content/images/2023/09/9e73ab3b.jpg)
Подключаем все согласно схеме от частотного преобразователя. Кнопки включения, переключатель вперед-назад, регулятор оборотов, тахометр шпинделя.
![](https://goodcity.su/content/images/2023/09/b220069c.jpg)
Подключение проводов к частотнику крупным планом.
![](https://goodcity.su/content/images/2023/09/90803180.jpg)
После подключения нужно настроить частотный преобразователь для работы с внешними кнопками управления, указать сколько полюсов у двигателя, обороты , ну и т.д..
![](https://goodcity.su/content/images/2023/09/aafb986b.jpg)
В принципе все, станок готов к работе.
![](https://goodcity.su/content/images/2023/09/0d16263c.jpg)
