Как сделать сварочный стол своими руками
Для организации рабочего места и упрощения сварочного процесса решили сделать большой сварочный стол, так как часто приходится варить изделия крупных размеров, на маленьком столе это не всегда получалось сделать, и иногда приходилось работать на полу. Стол сделали из профильной трубы 20х40 и 40х40 размером 2500х1500 мм.
![](https://goodcity.su/content/images/2023/09/22b33854.jpg)
Наш стол будет зашиваться фанерой и по этому на двух сторонах стола был сделан выступающий на 2 см. борт над плоскостью фанеры, для того, чтобы был прямой угол и масса на свариваемых деталях.
![](https://goodcity.su/content/images/2023/09/5cb53f3c.jpg)
Так как у нашего сварочного аппарата короткий рукав всего 2метра, чтобы не таскать полуавтомат вокруг стола требовалось не стандартное решение, и оно было найдено. Была изготовлена поворотная платформа, которая будет находится в районе 30 см. над плоскостью стола.
![](https://goodcity.su/content/images/2023/09/b08b03cb.jpg)
Крепление для платформы
![](https://goodcity.su/content/images/2023/09/3151d9cf.jpg)
Устанавливаем платформу для проверки
![](https://goodcity.su/content/images/2023/09/e60904b7.jpg)
Ставим на нее полуавтомат и проверяем работоспособность данной конструкции. Поворот вправо.
![](https://goodcity.su/content/images/2023/09/4fa9021a.jpg)
И влево .
![](https://goodcity.su/content/images/2023/09/0a066ec2.jpg)
После смазки крепления, аппарат с платформой легко поворачивается в сторону горелки. По углам стола были приварены держатели для горелки.
![](https://goodcity.su/content/images/2023/09/6f636cec.jpg)
Прикручиваем фанеру
![](https://goodcity.su/content/images/2023/09/c414f68f.jpg)
Утапливая саморезы в фанеру .
![](https://goodcity.su/content/images/2023/09/7e186103.jpg)
также под столом сделали небольшую полку под всякое подручное барахло.
![](https://goodcity.su/content/images/2023/09/665c2c3b.jpg)
Ставим сварочный аппарат на платформу и можно начать работать.
![](https://goodcity.su/content/images/2023/09/53a4e699.jpg)

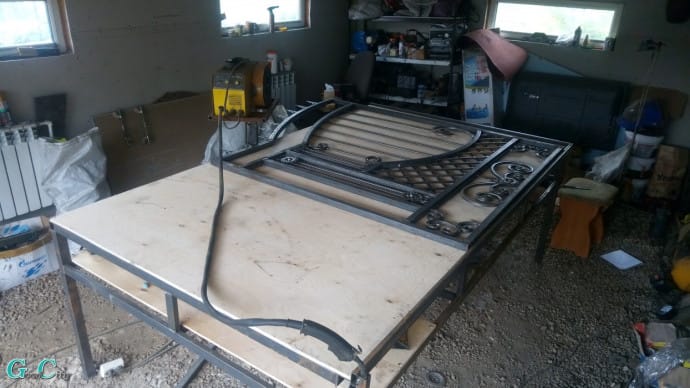

А это наш новый стол в работе с первыми на нем поделками.
![](https://goodcity.su/content/images/2023/09/13ac08dd.jpg)
Если платформа начнет мешать ее всегда можно повернуть или снять, а если изделие выходит за габариты стола его всегда можно собрать вокруг платформы а после окончания работ снять платформу а потом убрать готовое изделие.
![](https://goodcity.su/content/images/2023/09/e317e329.jpg)
